全自動灌膠抽真空固化流水線

產品型號：PS-DJ系列

產品品牌：品速

產品描述：

品速科技根據客戶實際需求量身定制全自動灌膠抽真空固化流水線，提供從設計到生產，售后一站式服務。

400-7788990

產品參數
應用行業
應用視頻

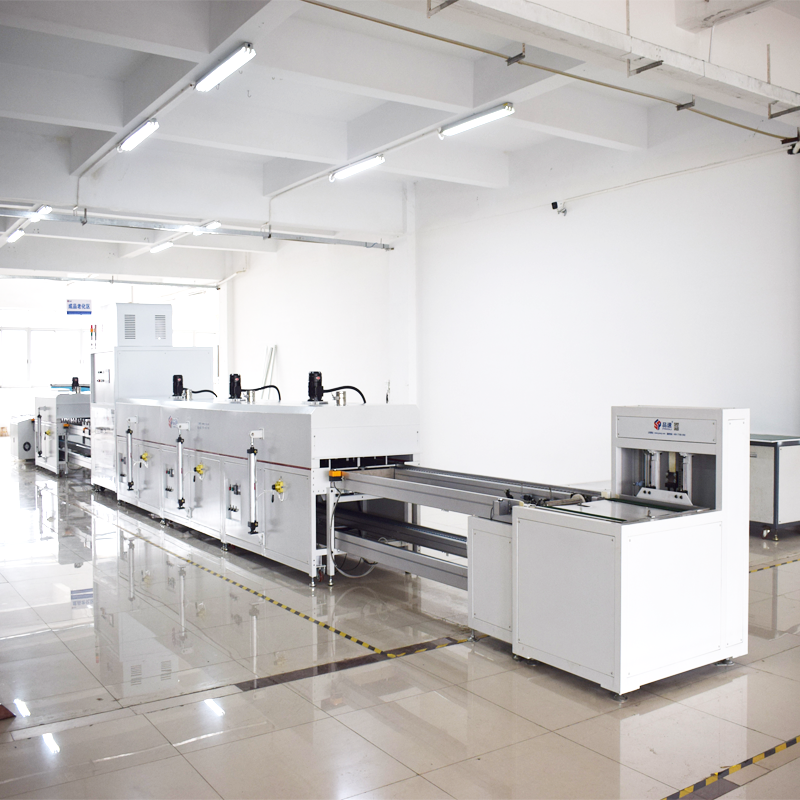

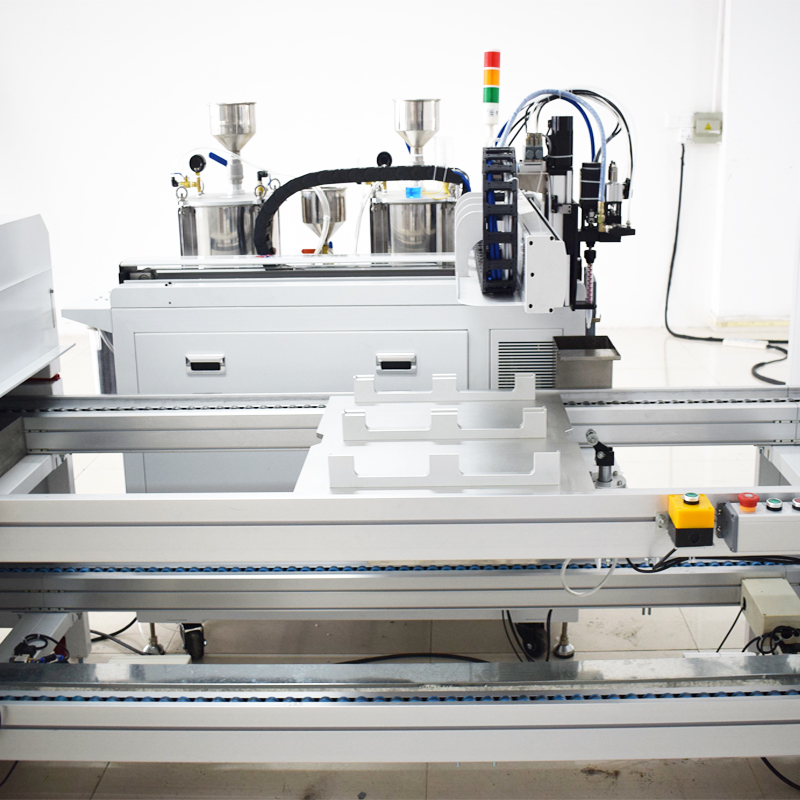

全自動灌膠抽真空固化流水線有上板機，下板機，流水線，灌膠機，抽真空室，固化爐等設備組成，人工將或機械手將產品放置在流水線治具上，通過流水線傳送到預熱爐中對治具上產品預熱，預熱完畢之后流水線傳送至灌膠機處灌膠，抽真空箱對灌膠產品抽真空消泡，過固化爐烘烤固化，人工或機械手取出產品，治具通過下板機傳送至下層流水線，傳送到上板機，上板機將治具傳送至擺放產品位置.

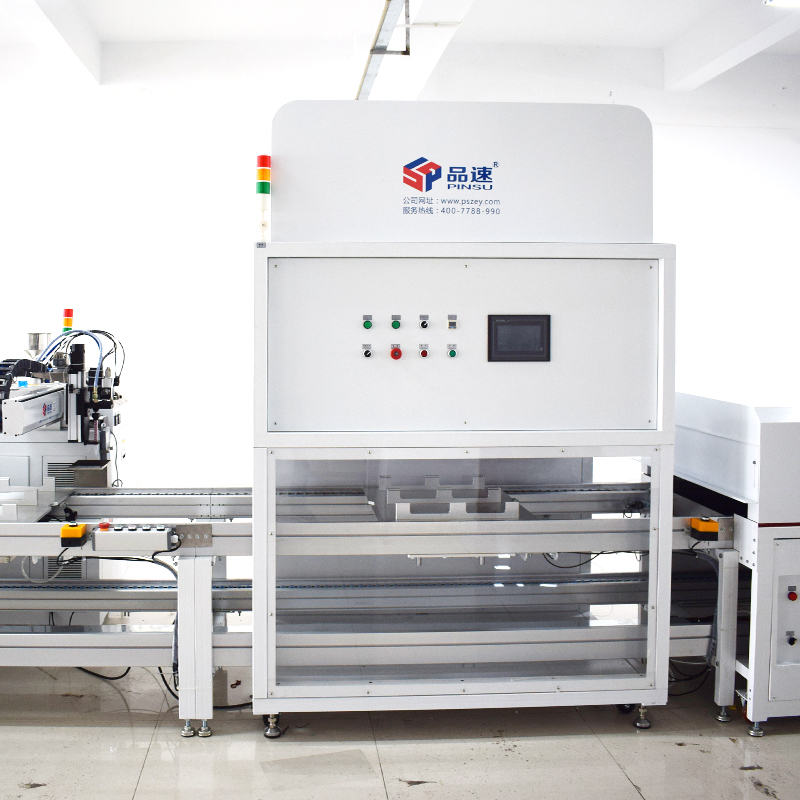

全自動灌膠抽真空固化流水線

全自動灌膠抽真空固化流水線基本參數：

參數	參數值
產品名稱	全自動灌膠抽真空固化流水線
產品品牌	品速PINSU
非標定制	是
適用膠水	環氧樹脂ab膠，聚氨酯pu膠，硅膠
適用比例	1:1-10:1固定比例可調
機器運動行程	機器行程：600600100mm 行程可根據客戶實際需求定做
運行速度	250mm/s(位移)
運行精度	±0.1mm(位移)
運行軌跡	點、直線、圓、矩形、弧形、S型等
灌膠速度	5-20g/S可調（根據膠水特性有一定差異）
輸入氣壓范圍	0.5-0.8MPa
頭部密封受壓	MAX≤2.6Mpa
膠量水粘度	<8000CPS
計量方式	齒輪泵，螺桿泵（選配）
計量精度	±2%
混合方式	動態或靜態混合
出膠精度	±2%
料桶容積	20L/30L/50L（選用）
清洗桶容積	5L
料桶材質	304不銹鋼
真空箱尺寸	350*450mm
真空箱升降系統	氣缸驅動
真空度	0～-0.1Mpa（MAX）
真空泵	抽速：100L/S
抽空時間	45S
溫度范圍	室溫-80oC（每節可調）
升溫速度	空箱運行時，溫度從25oC-80oC時間：
控溫精度	+2oC
電控系統	獨立控制箱
每節烘道	2米
固化爐數量	3節（可根據情況添加）
額定電源功率	220V 灌膠機2700w/真空箱2500W，烤箱380V/6000W

全自動灌膠抽真空固化流水線特點：
1.非標定制，預熱，灌膠，抽真空，固化一體化設計；
2.雙層流水線，治具可自動回流；
3.采用精密計量泵配比AB膠，配比精度±2%；
4.采用大功率真空機，可強勁快速對產品抽真空.

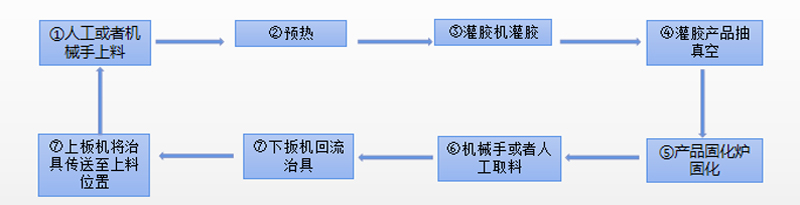

全自動灌膠抽真空固化流水線工藝流程圖：

全自動灌膠抽真空固化流水線工藝流程圖
